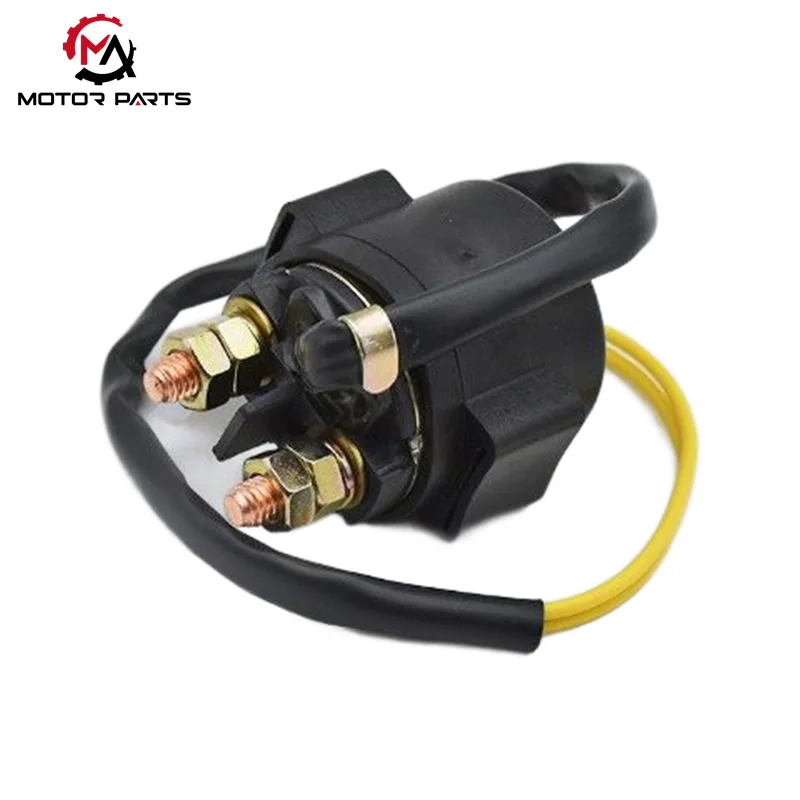

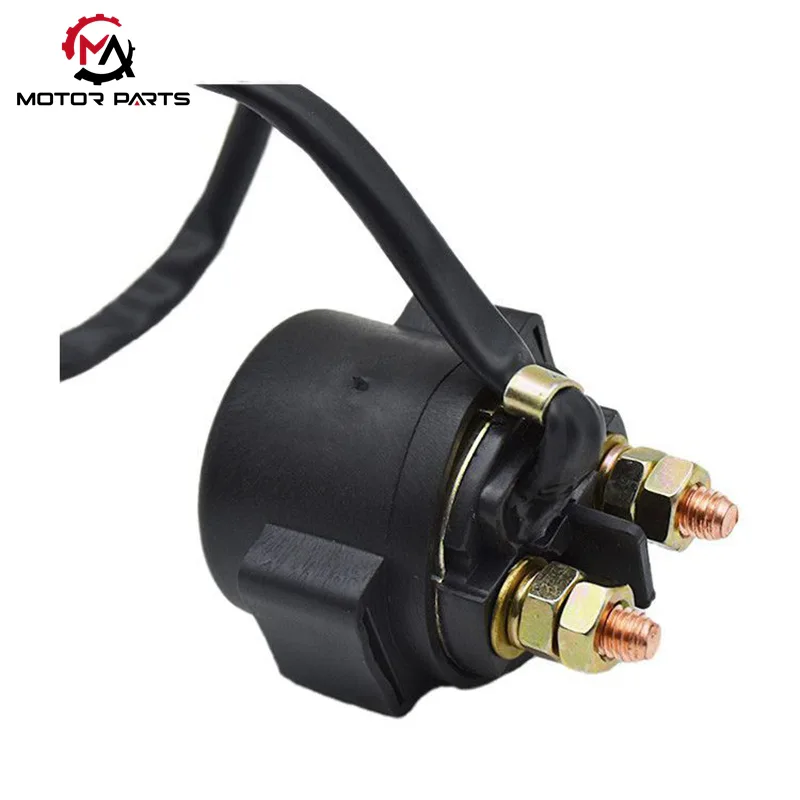

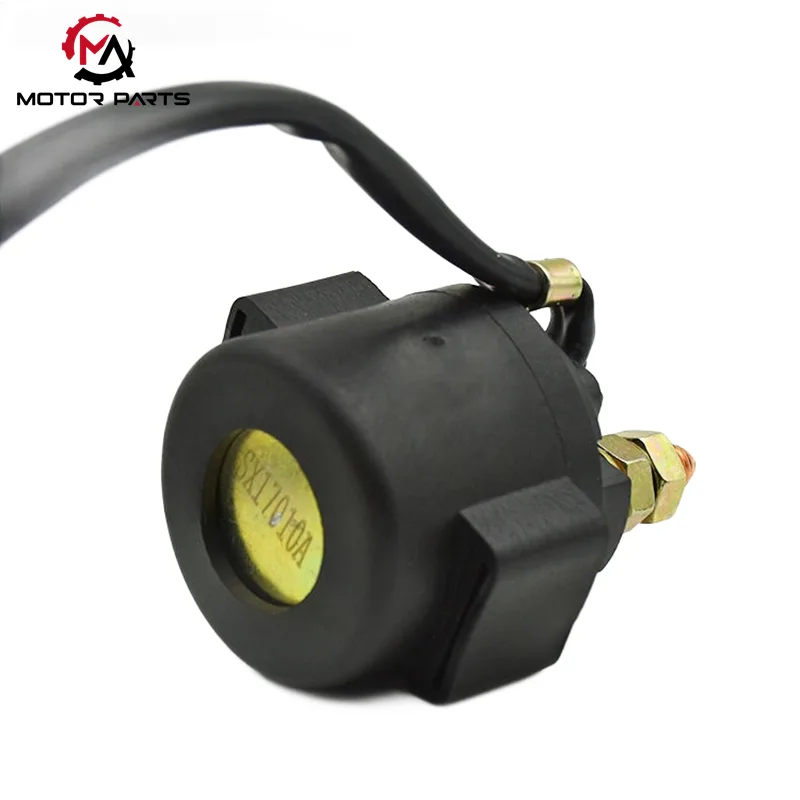

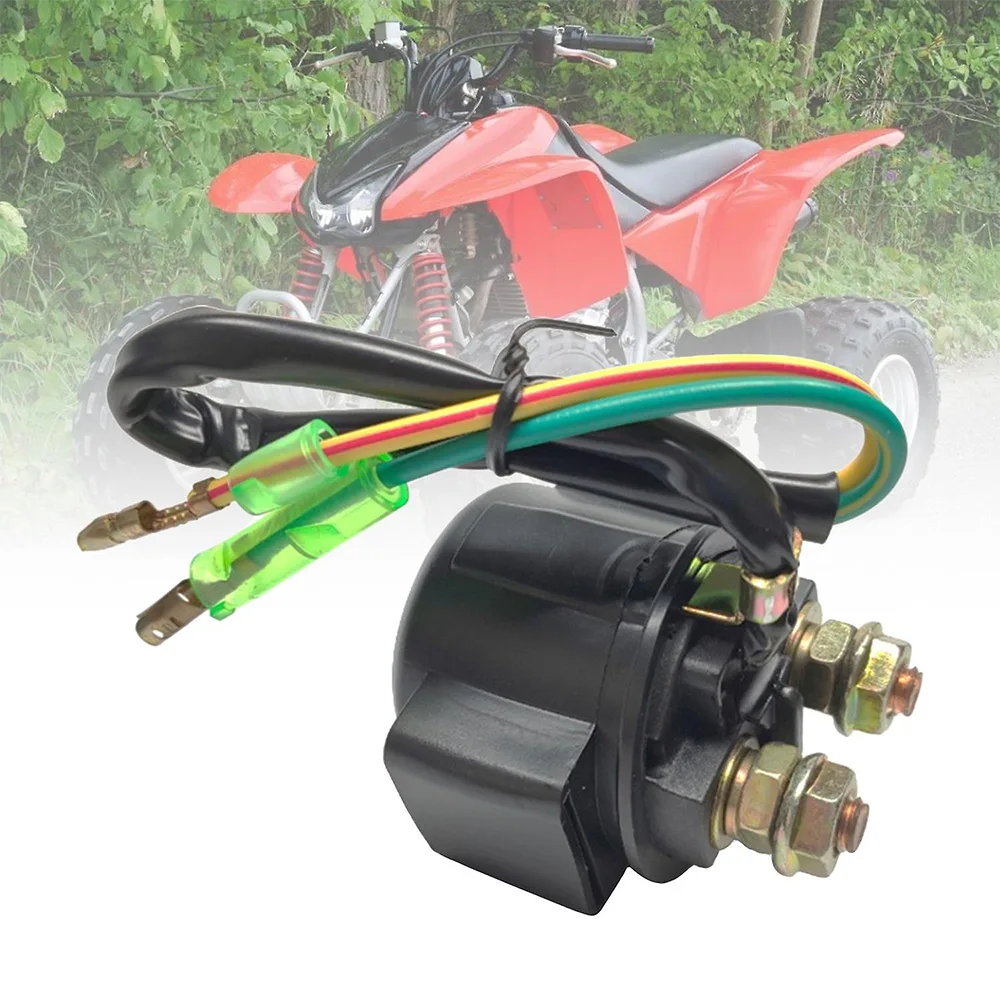

به عنوان یک تامین کننده رله استارت موتور سیکلت، رله استارت موتور سیکلت GY6-125 Max Trading یک هسته اصلی "هاب تبدیل جریان" در سیستم راه اندازی موتور است که به طور خاص برای ویژگی های سیستم های الکتریکی 12 ولت و موتور استارت موتور سیکلت GY6 125 توسعه یافته است. با استفاده از اصل القای الکترومغناطیسی، مشکل تطبیق بین سوئیچ جریان کم 5 آمپر و موتور جریان بالا 50-100 آمپر در مدار راه اندازی را حل می کند.
در سیستم راه اندازی موتورسیکلت GY6 125، رله استارت به عنوان یک هاب کلیدی عمل می کند و وظایف اصلی انتقال و کنترل نیرو را مدیریت می کند. در اینجا نحوه عملکرد آن آمده است
هنگامی که کلید خودرو به موقعیت "روشن" چرخانده می شود و دکمه استارت فشار می یابد، سیم پیچ داخلی رله استارت موتورسیکلت GY6-125 روشن می شود و جاذبه الکترومغناطیسی ایجاد می کند که کنتاکت ها را می بندد. این اجازه می دهد تا ولتاژ و جریان بالای باتری از طریق رله عبور کند و موتور استارت را تغذیه کند.
موتور استارت که اکنون با جریان بالا تغذیه می شود شروع به کار می کند که میل لنگ را به حرکت در می آورد و همزمان با آهنربا می چرخد. این فرآیند همراه با سیستم جرقه زنی برای تکمیل چرخه استارت موتور کار می کند.
پس از رها شدن دکمه شروع، جریان جریان به سیم پیچ رله قطع می شود. نیروی الکترومغناطیسی ناپدید می شود و با کمک فنر تنظیم مجدد، کنتاکت ها به سرعت از هم جدا می شوند. این عمل منبع تغذیه موتور استارت را به موقع قطع می کند و از خاموشی مداوم جلوگیری می کند.
در این مرحله، دنده استارت به دلیل خاصیت ارتجاعی فنر از فلایویل جدا می شود و به طور موثری از آسیب مکانیکی ناشی از کارکرد طولانی مدت موتور استارت در بیکاری جلوگیری می کند.
کنترل جریان الکترومغناطیسی: انتقال از جریان های کوچک (زیر 5 آمپر) به جریان های بزرگ (50-100 آمپر) را به طور موثر مدیریت می کند و از اجزای حساس مانند سوئیچ احتراق محافظت می کند.
انتقال توان قابل اعتماد: منبع تغذیه پایدار موتور استارت را تضمین می کند و اجازه می دهد هر بار موتور به آرامی راه اندازی شود.
عملکرد قطع سریع: رله استارت موتور سیکلت GY6-125 پس از رها شدن دکمه استارت، به سرعت از کنتاکت ها جدا می شود که از فشار غیرضروری به موتور جلوگیری می کند و طول عمر سیستم را تضمین می کند.
طراحی بادوام: مهندسی شده برای مقاومت در برابر تقاضای جریان بالای سیستم راه اندازی، تضمین عملکرد ثابت و قابل اعتماد در شرایط عملیاتی مختلف.
اجزای اصلی: ساخته شده از گروه تماس مس بنفش (با رسانایی بهتر نسبت به برنج معمولی)، سیم پیچ با سیم لعابی 0.3 میلی متری، پایه آلومینیومی ریخته گری (تلفات حرارتی تقویت شده)، پوسته ساخته شده از پلاستیک ضد شعله ABS، سطح ضد آب تا IPX4، مناسب برای محیط های مرطوب در پایین اسکوترها.

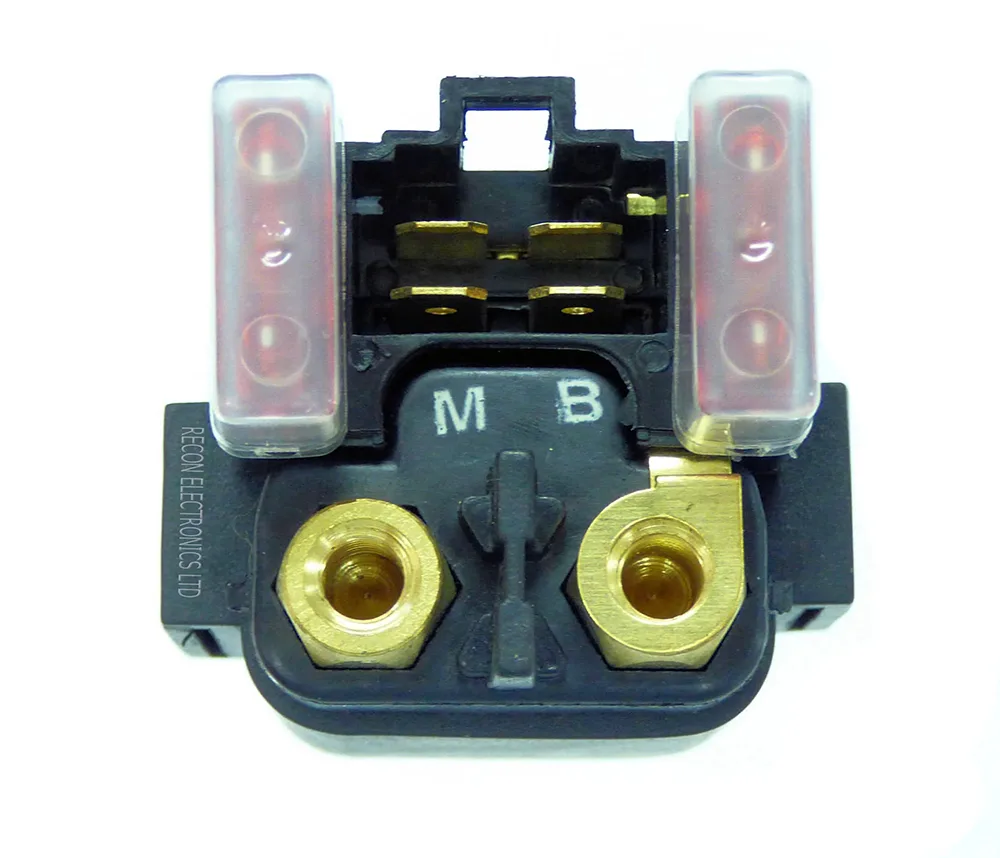

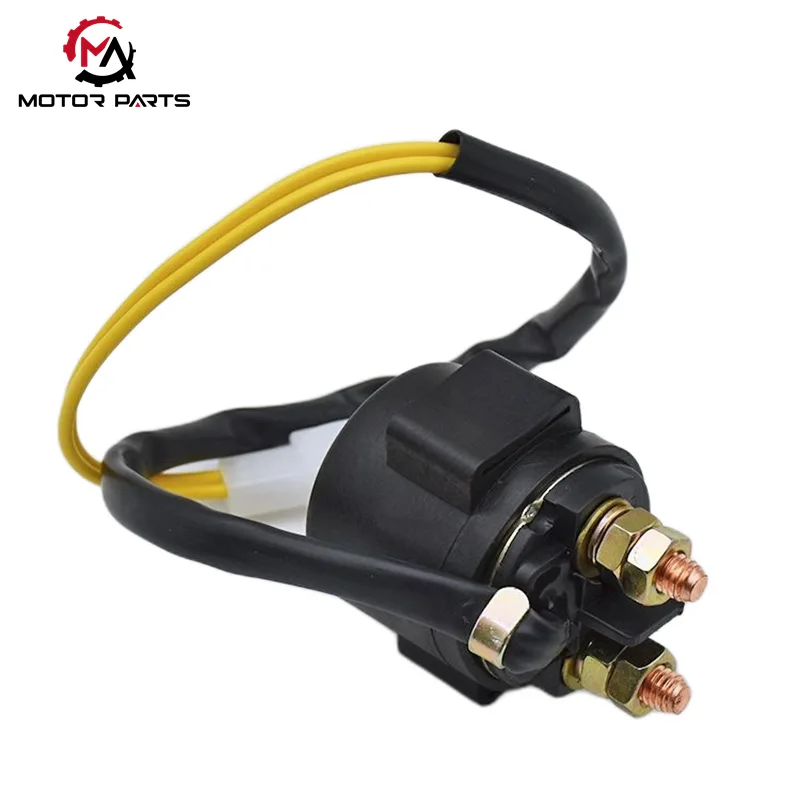

مشخصات رابط: طراحی پلاگین 4 پین، جدا شده به دو مدار - مدار کنترل (2 سیم نازک، متصل به کلید احتراق و دکمه استارت) و مدار اصلی (2 سیم ضخیم، متصل به باتری و موتور استارت). پلاگین به عنوان "B" (ترمینال مثبت باتری)، "M" (موتور)، "S" (سیگنال شروع)، "E" (زمین) برای ضد اتصال نادرست علامت گذاری شده است.
|
رله استارت موتور سیکلت GY6-125 |
ارزش |
|
ولتاژ کاری نامی |
DC 12 ولت |
|
مقاومت سیم پیچ |
15-25Ω |
|
جریان نامی تماس |
DC 100A (30s) |
|
ولتاژ کششی |
≥15000 چرخه روشن و خاموش |
|
طول عمر |
4 خط |
|

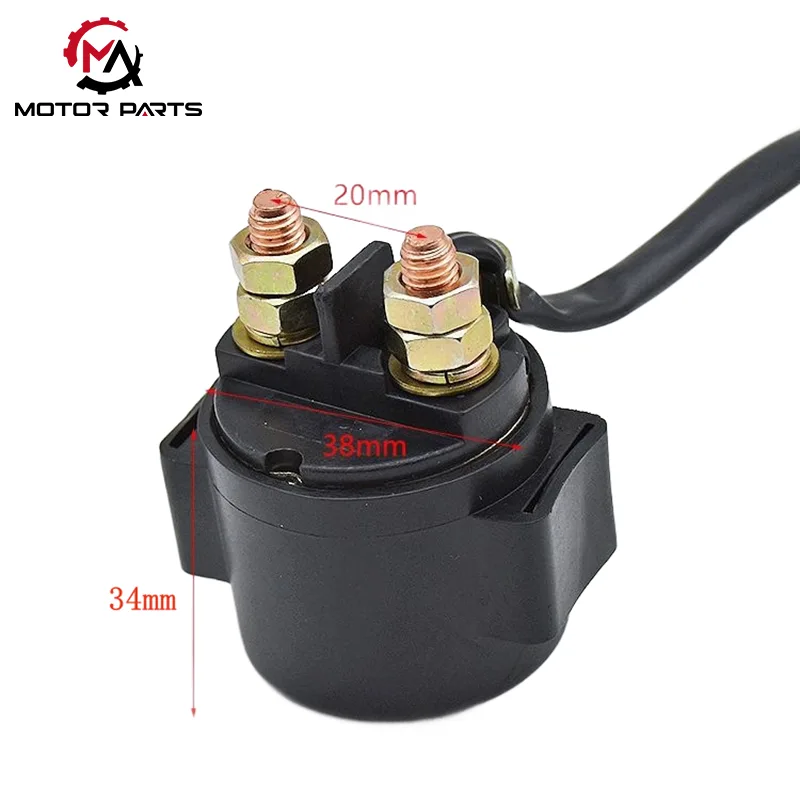

اندازه |
35×30×25 میلی متر |
Max Trading به خوبی از اهمیت لوازم جانبی سیستم جرقه زن برای ایمنی موتور سیکلت آگاه است و یک سیستم کنترل کیفیت زنجیره کامل از مواد اولیه تا محصولات نهایی را ایجاد کرده است تا از قابلیت اطمینان هر محصول با استانداردهای حرفه ای اطمینان حاصل کند.
انتخاب دقیق مواد خام: تراشه هسته از یک نام تجاری مشهور بین المللی است، قاب سیم پیچ احتراق از مواد PA66 مقاوم در برابر درجه حرارت بالا ساخته شده است، و رابط مهار سیم از هسته مسی قلع اندود ساخته شده است تا خطرات کیفیت را از منبع حذف کند.

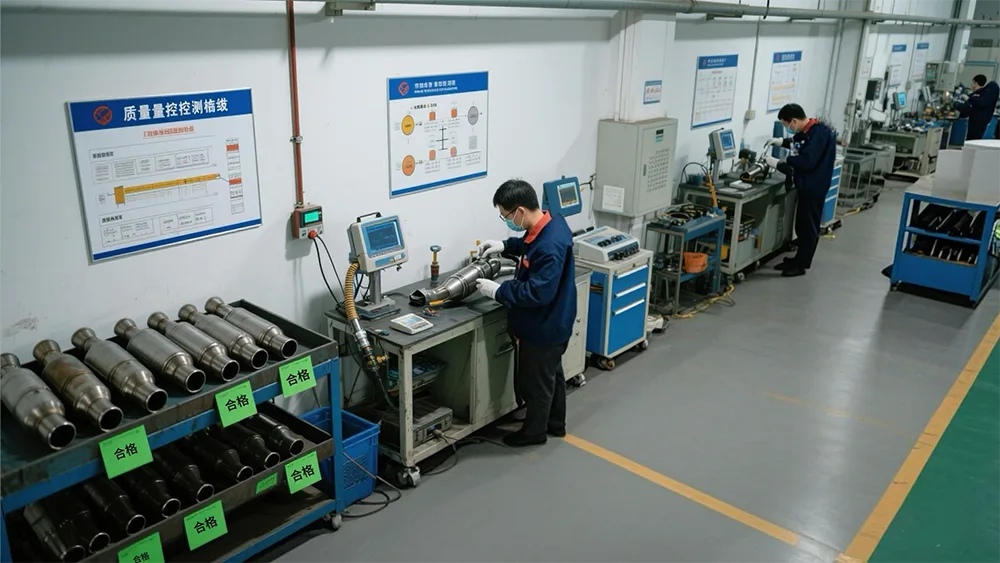

کنترل فرآیند تولید: معرفی خطوط تولید خودکار برای دستیابی به کنترل دقیق فرآیندهای کلیدی مانند جوشکاری و بسته بندی. هر دستگاه تحت آزمایش 120 ℃ درجه حرارت بالا، تست ارتعاش 100000 و تست گرد و غبار و ضد آب IP65 برای تضمین عملکرد پایدار در محیط های شدید، با نرخ شکست زیر 0.2٪ کنترل می شود.
گواهی انطباق کامل: انواع محصولات دارای گواهینامه سیستم مدیریت کیفیت ISO9001، گواهینامه ایمنی CE اتحادیه اروپا هستند، مدل های پیشرفته مطابق با استانداردهای انتشار EPA آمریکای شمالی، اتصالات لحیم کاری از فناوری بدون سرب استفاده می کنند، الزامات نظارتی در مناطق مختلف در سراسر جهان را برآورده می کنند، و ضمانت انطباق حرفه ای را برای تجارت خارجی ارائه می دهند.
تعهد گارانتی: با اطمینان به کیفیت محصول، ما خدمات گارانتی 1-3 ساله پیشرو در صنعت را ارائه می دهیم که بسیار فراتر از سطح متوسط همتایان خود است. تیم حرفه ای پس از فروش ما آماده پاسخگویی به مسائل کیفیت در هر زمان است و به مشتریان اجازه می دهد تا با خیال راحت همکاری کنند.
A1: رله به عنوان یک "هاب تبدیل جریان" در سیستم راه اندازی موتور سیکلت GY6-125 عمل می کند. انتقال از جریان های کوچک به جریان های بزرگ را به طور موثر مدیریت می کند و از اجزای حساس مانند سوئیچ احتراق محافظت می کند و در عین حال قدرت کافی برای استارت موتور را برای استارت نرم موتور فراهم می کند.
A2: رله برای دوام و طول عمر، با طول عمر تا 15000 چرخه روشن و خاموش طراحی شده است. قطعات با کیفیت بالا، از جمله گروه تماس مس بنفش، عملکرد پایدار و قابل اعتماد را در طول عمر آن تضمین می کند.
A3: در حالی که رله استارت GY6-125 به طور خاص برای موتور سیکلت GY6 125 طراحی شده است، می توان آن را با موتورسیکلت های دیگر یا سیستم های منبع تغذیه 12 ولت با شرایط مشابه سازگار کرد. اطمینان از مطابقت مشخصات جریان و ولتاژ بسیار مهم است.
A4: رله از جاذبه الکترومغناطیسی برای مدیریت انتقال بین جریان کوچک (زیر 5 آمپر) و جریان بزرگ (50-100 آمپر) استفاده می کند. این کار از آسیب دیدن اجزای حساس مانند سوئیچ احتراق جلوگیری می کند و در عین حال اطمینان می دهد که موتور استارت جریان کافی برای شروع نرم موتور دریافت می کند.
A5: رله تحت آزمایشات گسترده ای قرار گرفته است، از جمله پیری در دمای 120 درجه سانتیگراد، 100000 چرخه ارتعاش، و تست گرد و غبار و ضد آب IP65. این تضمین می کند که در شرایط و محیط های شدید عملکرد قابل اعتمادی دارد.
A6: بله، Max Trading یک ضمانت 1 تا 3 ساله پیشرو در صنعت برای همه محصولات، از جمله رله استارت GY6-125 ارائه می دهد. این به شما آرامش می دهد که بدانید هر گونه مشکل کیفیت به سرعت توسط تیم حرفه ای پس از فروش ما برطرف می شود.
A7: رله دارای طراحی پلاگین 4 پین با پایانه های مشخص شده است: "B" (مثبت باتری)، "M" (موتور)، "S" (سیگنال شروع) و "E" (زمین). برای اتصال رله به کلید استارت، دکمه استارت، باتری و موتور استارت، نمودار سیم کشی ارائه شده را دنبال کنید.
