سیم پیچ مغناطیسی موتور سیکلت CRF150F

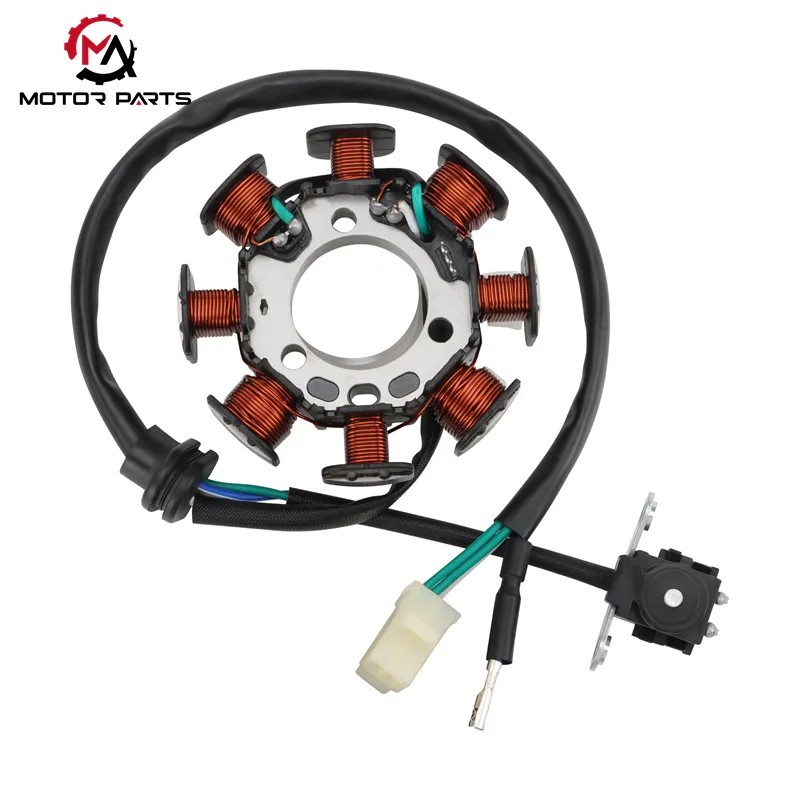

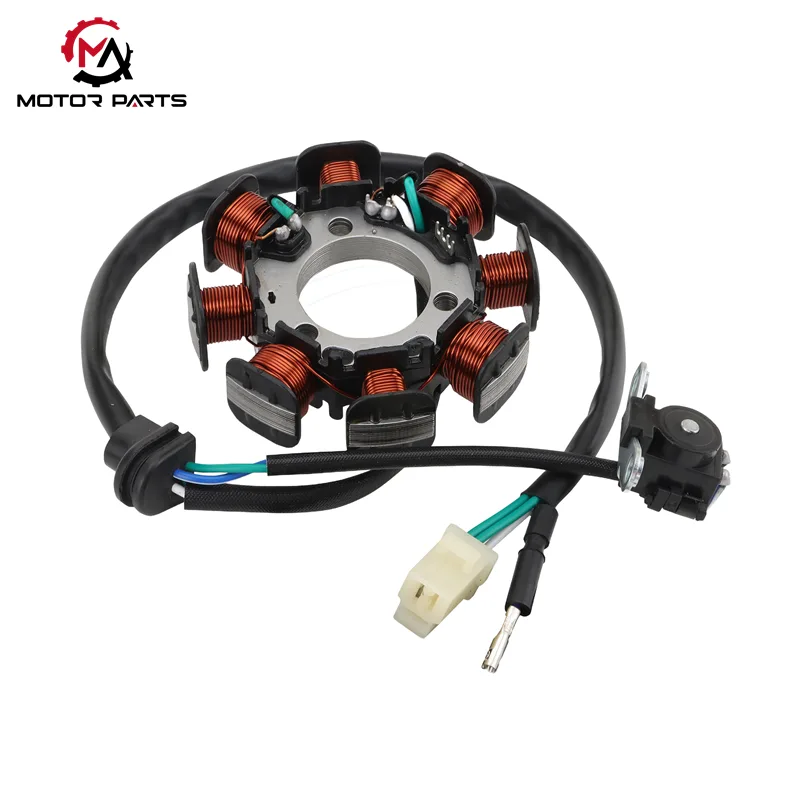

مگنتو کویل موتور سیکلت CRF150F یک موتور سیکلت کلاسیک آفرود سطح پایه است و سیم پیچ مگنتوی 8 قطبی تک فاز آن به عنوان هسته سیستم قدرت خودرو عمل می کند. این قطعه دقیق که توسط Max Trading ساخته شده است، نه تنها منبع انرژی برای کل سیستم الکتریکی موتورسیکلت است، بلکه تضمینی کلیدی برای عملکرد پایدار خودرو در شرایط سخت خارج از جاده است. این مهندسی شده برای پاسخگویی به نیازهای دوام و عملکرد بالا علاقه مندان به خارج از جاده، با ویژگی های قابل اعتماد ضد آب، ضد گرد و غبار و مقاوم در برابر سایش.

1. ترکیب ساختار

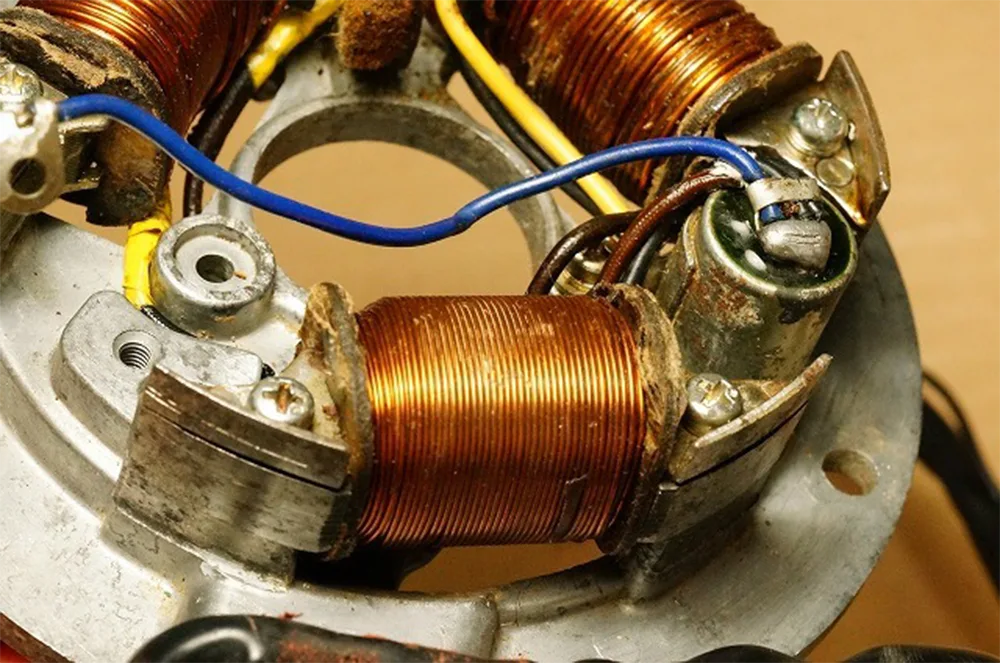

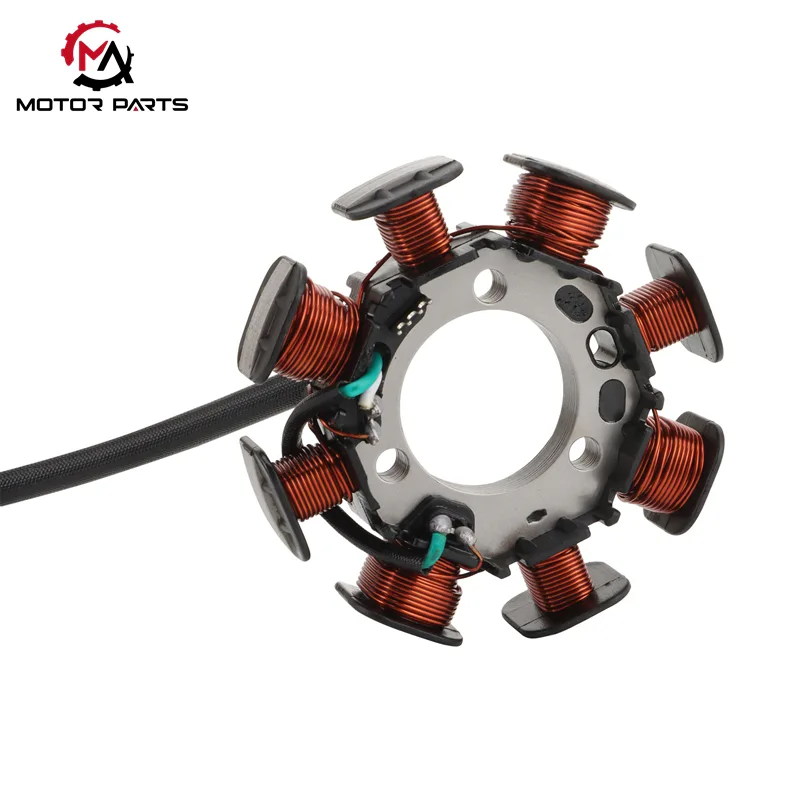

سیم پیچ مگنتو از سه ماژول هسته تشکیل شده است: مجموعه سیم پیچ استاتور، جزء فولادی مغناطیسی روتور، و ماژول ترمینال، که هر کدام با انتخاب مواد و طراحی ساختاری دقیق هستند.

2. اصل کار

عملکرد سیم پیچ مغناطیسی موتور سیکلت CRF150F بر اساس قانون القای الکترومغناطیسی فارادی است. هنگامی که موتور کار می کند، میل لنگ آهنربای روتور را به چرخش در می آورد تا با سرعت بالا بچرخد و یک میدان مغناطیسی متناوب پویا تشکیل دهد. گروه سیم پیچ استاتور خطوط میدان مغناطیسی را قطع می کند تا جریان متناوب تولید کند، که سپس به سیستم های احتراق، شارژ و زمان بندی توزیع می شود تا کار هماهنگ اجزای الکتریکی موتورسیکلت را درک کند.

2.1 اصل کار سیستم جرقه زنی

اصل تقویت ولتاژ: سیم پیچ احتراق به عنوان یک ترانسفورماتور افزایش دهنده عمل می کند. از نسبت چرخش سیم پیچ اولیه (معمولاً ≥ 1:100) استفاده می کند تا خروجی AC ولتاژ پایین توسط مگنتو را به جریان ولتاژ بالا فوری بیش از 20000 ولت القا کند.

فرآیند کنترل جرقه زنی: جریان ولتاژ بالا به جرقه زنی CDI (اشتعال تخلیه خازن) منتقل می شود، جایی که توسط خازن ذخیره انرژی ذخیره می شود و سپس تحریک می شود تا آزاد شود.

ضمانت احتراق: جرقه زنی به طور دقیق شمع را کنترل می کند تا جرقه های احتراق قوی در پایان حرکت تراکم موتور ایجاد کند و از احتراق کامل مخلوط سوخت اطمینان حاصل کند و قدرت کافی را برای موتورسیکلت فراهم کند.

2.2 اصل کار سیستم شارژ و منبع تغذیه

تبدیل AC/DC: خروجی شکل موج AC توسط سیم پیچ شارژ پیچیده است و باید از طریق یک رگولاتور یکسو کننده به جریان مستقیم تبدیل شود. یکسو کننده های مدرن مدارهای یکسو کننده پل تمام موج را به کار می گیرند که با خازن های فیلتر و مدارهای صاف کننده ترکیب می شوند.

خروجی ولتاژ پایدار: جریان مستقیم ضربان دار تبدیل شده به خروجی 12 ولت پایدار بهینه شده است که می تواند دو عملکرد اصلی را انجام دهد:

شارژ ولتاژ ثابت و محدود کننده جریان را برای بسته های باتری 12 ولتی سرب-اسید/لیتیوم ارائه دهید.

تامین برق مداوم برای تجهیزات الکتریکی روی برد مانند چراغ های جلو (35W-55W)، چراغ های عقب و نور پس زمینه ابزار.

2.3 اصل کار سیستم زمان اشتعال

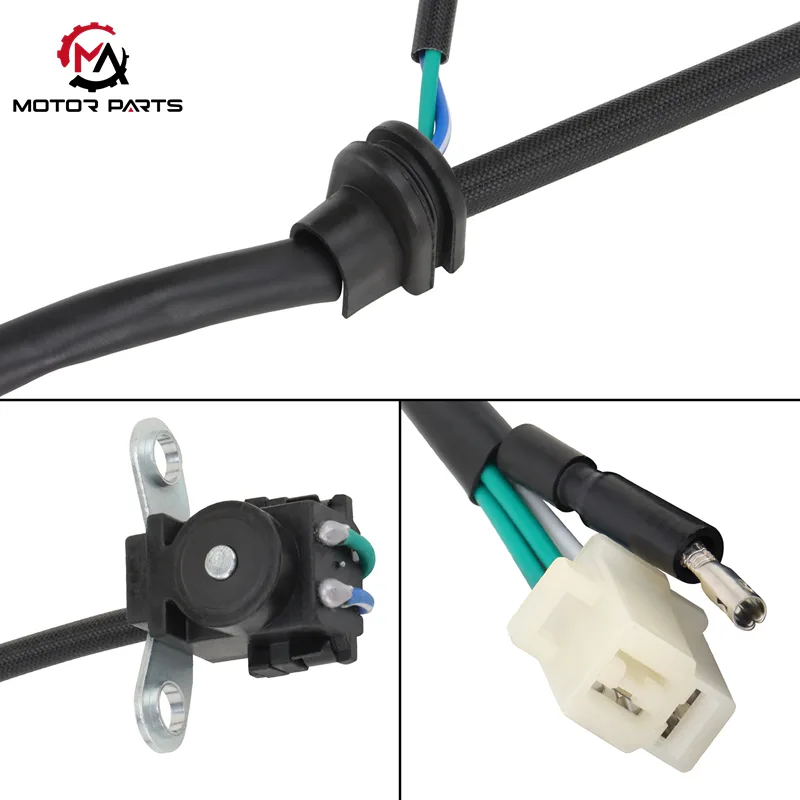

جمع آوری سیگنال: سیم پیچ ماشه به عنوان "کنترل کننده زمان" مگنتو عمل می کند. این برجستگی ها یا شکاف های ویژه روی روتور را حس می کند و تغییر شار مغناطیسی را به سیگنال های الکتریکی تبدیل می کند (که از طریق سنسورهای هال یا اصول القای الکترومغناطیسی تحقق می یابد).

کنترل زمان: پس از شکل دادن به شکل موج، سیگنال الکتریکی به طور دقیق زمان شروع جرقه زنی را کنترل می کند. برای موتور چهار زمانه CRF150F، سیگنال ماشه معمولا زمانی ارسال می شود که زاویه میل لنگ 18-22 درجه باشد قبل از اینکه پیستون به نقطه مرگ بالا (BTDC) برسد. این زمان بندی تطابق بهینه بین انرژی احتراق و حرکت پیستون را تضمین می کند و راندمان موتور و توان خروجی را به حداکثر می رساند.

3. مزایای اصلی برای سناریوهای خارج از جاده

سازگاری با محیط سخت: درجه بندی ضد آب و گرد و غبار IP65، مهار سیم مقاوم در برابر روغن و مقاوم در برابر سایش، می تواند با شرایط گل آلود، گرد و غبار و ناهموار خارج از جاده مقابله کند.

خروجی برق پایدار: طراحی میدان مغناطیسی با دقت بالا و سیستم تنظیم کننده یکسو کننده، منبع تغذیه پایدار 12 ولت را تضمین می کند، از خرابی قطعات الکتریکی ناشی از نوسانات ولتاژ جلوگیری می کند.

زمان‌بندی دقیق احتراق: همکاری بین سیم پیچ ماشه و ساختار موقعیت‌یابی روتور، زمان‌بندی دقیق احتراق را تضمین می‌کند، راندمان احتراق سوخت را بهبود می‌بخشد و تلفات نیرو را کاهش می‌دهد.

این طراحی یکپارچه مدولار، واحدهای احتراق، شارژ، و راه‌انداز مستقل سنتی را با به اشتراک گذاشتن هسته استاتور و میدان مغناطیسی روتور یکپارچه می‌کند. در مقایسه با ساختار شکاف، بیش از 30٪ از خطوط اتصال را کاهش می دهد و به طور قابل توجهی احتمال خرابی ناشی از خطوط سست یا مرطوب را در محیط های پر دست انداز خارج از جاده کاهش می دهد. در عین حال، راندمان تولید برق را 15٪ -20٪ بهبود می بخشد، تضمین قدرت برای عملکرد قابل اعتماد در شرایط جاده ای شدید.

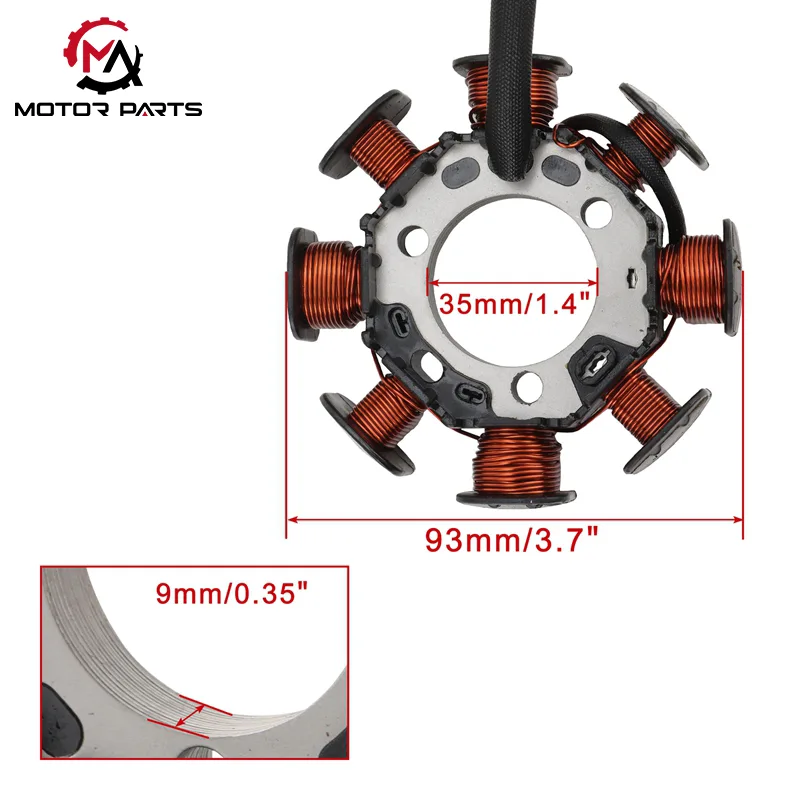

پارامتر محصول:

مکس تریدینگ همیشه با زمان در حال پیشرفت بوده است

با پیروی از روند برقی‌سازی و هوشمندسازی موتور سیکلت، کویل مگنتو موتور سیکلت CRF150F Max Trading به نوآوری‌های فنی دست یافته است: برخی از مدل‌ها به تراشه‌های کنترل پایداری ولتاژ هوشمند و ماژول‌های هشدار خطا مجهز هستند. از طریق سیستم‌های پایش دینامیکی بلادرنگ، شرایط کاری غیرعادی مانند اضافه بار سیم پیچ و گرمای بیش از حد را به دقت ثبت می‌کنند، مکانیسم‌های حفاظتی فعال را در میلی‌ثانیه راه‌اندازی می‌کنند، به طور موثر هدایت خطا را جدا می‌کنند و به طور جامع از ایمنی سیستم الکتریکی خودرو محافظت می‌کنند. در عین حال، با طراحی سازگاری برجسته، کاملاً در سیستم تزریق سوخت الکترونیکی موتور سیکلت (EFI) و داشبورد هوشمند جا می‌شود و راه‌حل‌های قدرت ثابت و قابل اعتمادی را برای وسایل نقلیه جدید انرژی و موتورسیکلت‌های هوشمند سطح بالا ارائه می‌کند و به جزء ارجح برای ارتقای هوشمند در صنعت تبدیل می‌شود.
