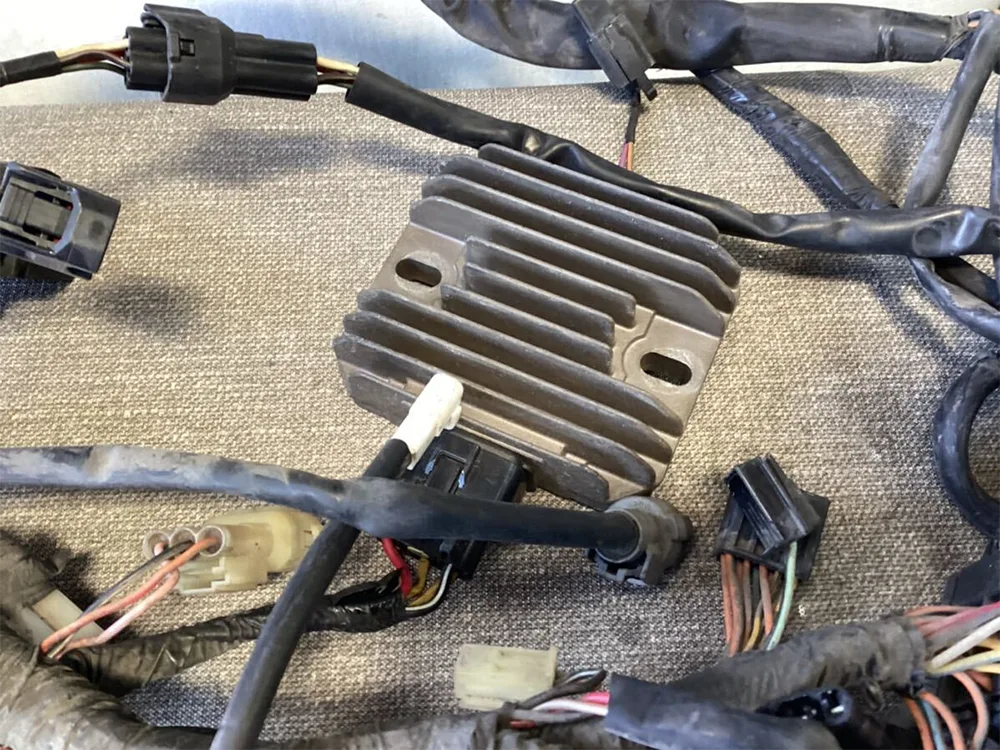

یکسو کننده موتور سیکلت GY6-125

یکسو کننده موتور سیکلت GY6-125 که تنظیم کننده یکسو کننده نیز نامیده می شود، "مرکز قدرت" سیستم منبع تغذیه موتور است که یک سیستم مثلث منبع تغذیه را همراه با موتور مغناطیسی و باتری شکل می دهد. کارکردهای اصلی آن در دو بخش کلیدی منعکس می شود:

تبدیل اصلاح:

جریان متناوب (AC) تولید شده توسط موتور مغناطیسی دارای ویژگی‌های تغییرات دوره‌ای در جهت جریان و نوسانات ولتاژ زیاد است که نمی‌تواند مستقیماً برق تجهیزات موجود در برد را تامین کند. یکسو کننده موتور سیکلت GY6-125 دارای یک مدار یکسو کننده پل داخلی است که موج سینوسی AC را از طریق ویژگی های هدایت یک طرفه چهار دیود به DC ضربانی یک طرفه برش می دهد. این فرآیند مانند نصب یک "شیر یک طرفه" برای جریان است که اطمینان حاصل می کند که جریان همیشه در یک جهت جریان دارد. با در نظر گرفتن برق AC 50 هرتز به عنوان مثال، پس از اصلاح، یک توان DC با 100 ضربان در ثانیه تشکیل می‌دهد که توان تطبیقی ​​را برای دستگاه‌های DC مانند صدای خودرو و پانل‌های ابزار فراهم می‌کند.

حفاظت از تثبیت ولتاژ:

در شرایط کاری مختلف، ولتاژ خروجی موتور مغناطیسی موتورسیکلت نوسانات شدیدی را نشان می دهد. در حین کار بیکار، ولتاژ ممکن است تا 12.5 ولت کاهش یابد و برآوردن نیازهای شارژ شناور باتری را دشوار کند. هنگام رانندگی با سرعت بالا، اوج ولتاژ می تواند به بیش از 100 ولت برسد که بسیار بیشتر از محدوده ایمن باتری 12 ولت است. یکسو کننده موتور سیکلت GY6-125 به صورت پویا ولتاژ خروجی را از طریق فناوری PWM (Pulse Width Modulation) تنظیم می کند. هنگامی که ولتاژ از آستانه 14.8 ولت فراتر رفت، بلافاصله مدار شنت را فعال کنید تا توان اضافی آزاد شود. هنگامی که ولتاژ زیر 13.5 ولت است، راندمان شارژ بهبود می یابد. این مکانیسم نه تنها به طور موثر از مواد فعال صفحات باتری سرب-اسید محافظت می کند و از تشکیل کریستال های سولفات سرب به دلیل شارژ بیش از حد و برآمدگی جلوگیری می کند، بلکه دمای رنگ چراغ جلو و انرژی ثابت احتراق سیم پیچ احتراق را تضمین می کند. در کاربردهای عملی، این عملکرد تثبیت ولتاژ می تواند عمر مفید لامپ ها را بیش از سه برابر افزایش دهد و میزان موفقیت احتراق شمع را می توان تا 99.8٪ افزایش داد.

این جزء مستقیماً بر عمر باتری (مانند محافظت از شارژ و تخلیه باتری YTX9-BS) و پایداری سیستم روشنایی و جرقه زنی تأثیر می گذارد و یک جزء الکتریکی کلیدی اسکوترهای با جابجایی کوچک است. عملکرد آن به طور مستقیم بر دوام سیستم الکتریکی خودرو تأثیر می گذارد - یکسو کننده های با کیفیت بالا می توانند تعداد چرخه های باتری را تا 40٪ افزایش دهند و بروز خرابی های الکترونیکی ناشی از ولتاژ غیر طبیعی را تا بیش از 65٪ کاهش دهند.

یکسو کننده 4 سیم تک فاز GY6 125 (مدل پایه)

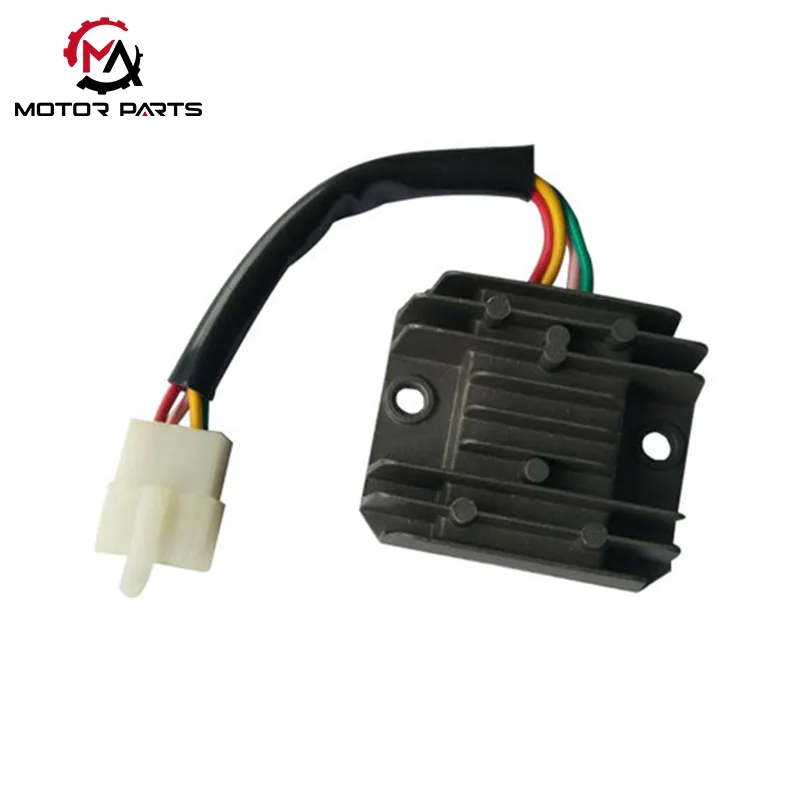

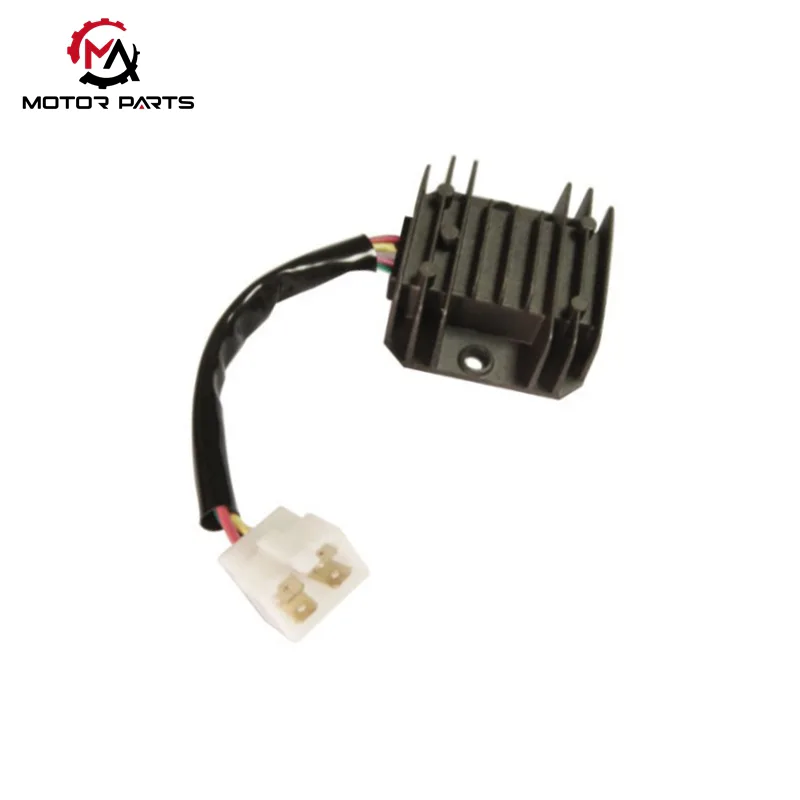

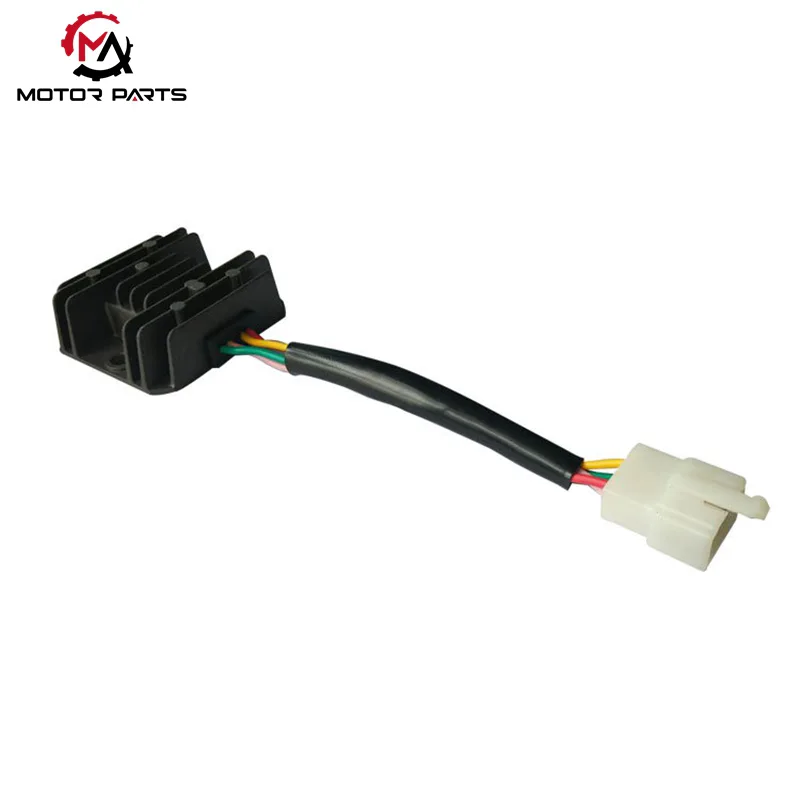

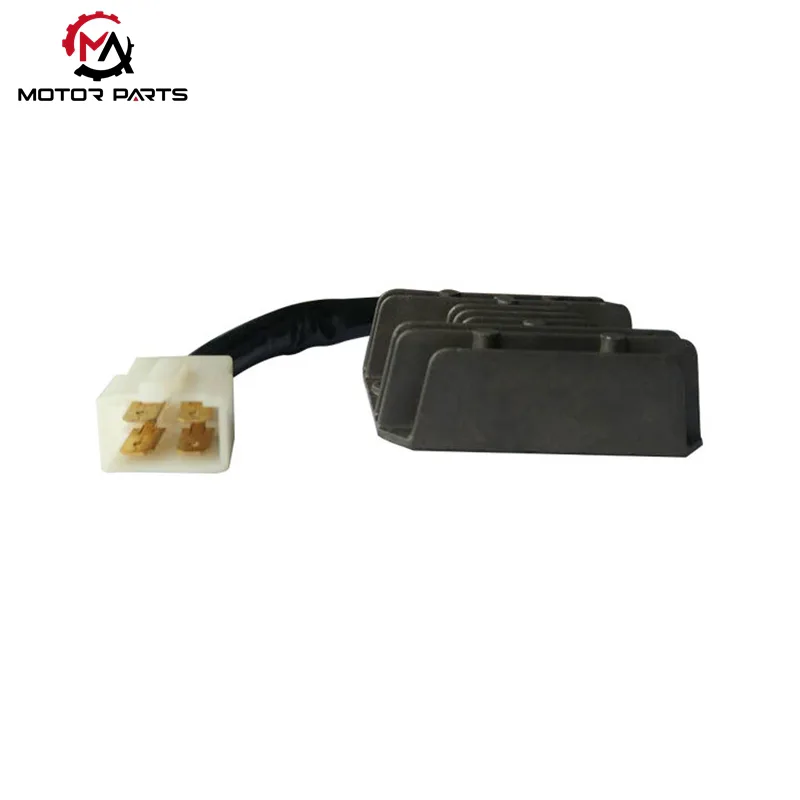

ویژگی‌های ساختاری: با طراحی 4 پین 4 سیمی، شامل 2 خط ورودی AC (زرد/صورتی یا سفید/زرد)، 1 خط خروجی DC (قرمز) و 1 سیم زمین (سبز)، مهر و موم شده در جعبه آلومینیومی ریخته‌گری شده با سینک حرارتی و مهر و موم شده با رزین اپوکسی برای جلوگیری از رطوبت.

اصل تثبیت ولتاژ: فناوری تثبیت ولتاژ قطع اتصال کوتاه اتخاذ شده است. زمانی که ولتاژ از حد استاندارد فراتر رود، ولتاژ با نشت اتصال کوتاه کنترل می شود. ساختار ساده، هزینه کم و برای مدل پایه GY6 125 (مانند اسکوترهای معمولی) مناسب است.

پارامترهای اصلی: ولتاژ ورودی AC 20-60 ولت، جریان خروجی شارژ 0-4 آمپر، محدوده دمای عملیاتی -20 درجه سانتیگراد تا 60 درجه سانتیگراد.

تابوهای نگهداری روزانه

استفاده از یکسو کننده های بدون باتری ممنوع است، در غیر این صورت ولتاژ بالا باعث خرابی تجهیزات الکتریکی می شود.

گرد و غبار روی سینک حرارتی را به طور مرتب تمیز کنید تا از بیکاری طولانی مدت (که می تواند باعث بار شارژ بیش از حد شود) جلوگیری شود.

هنگام مقاوم‌سازی چراغ‌های LED و سایر تجهیزات، باید یکسوکننده با جریان خروجی بزرگ‌تر (6A) انتخاب شود تا از آسیب اضافه بار جلوگیری شود.

پارامتر محصول:

رکتیفایرهای تولید شده توسط مکس تریدینگ چه مزایایی دارند؟

پایداری ولتاژ: با استفاده از فناوری کنترل بازخورد حلقه بسته، ولتاژ خروجی با دقت در محدوده سالم 13.8 ولت تا 14.4 ولت قفل می شود و از شارژ بیش از حد باتری و برآمدگی با نوسانات واقعی فقط 0.2 ولت جلوگیری می کند.

جریان پایدار: در مدار حفاظتی در برابر جریان اضافه تعبیه شده است، مناسب برای سناریوهای بار بالا که در آن چراغ‌های جلو و GPS به طور همزمان روشن می‌شوند. جریان نامی 18 آمپر می تواند اکثر نیازهای اصلاح را برآورده کند.

اتلاف حرارت پایدار: طراحی باله آلیاژ آلومینیوم راندمان اتلاف گرما را تا 60 درصد بهبود می بخشد و پوسته پس از کار مداوم به مدت 3 ساعت در یک محیط 45 درجه سانتیگراد، بسیار کمتر از آستانه ایمنی 70 درجه سانتیگراد، تنها به 48 ℃ می رسد.

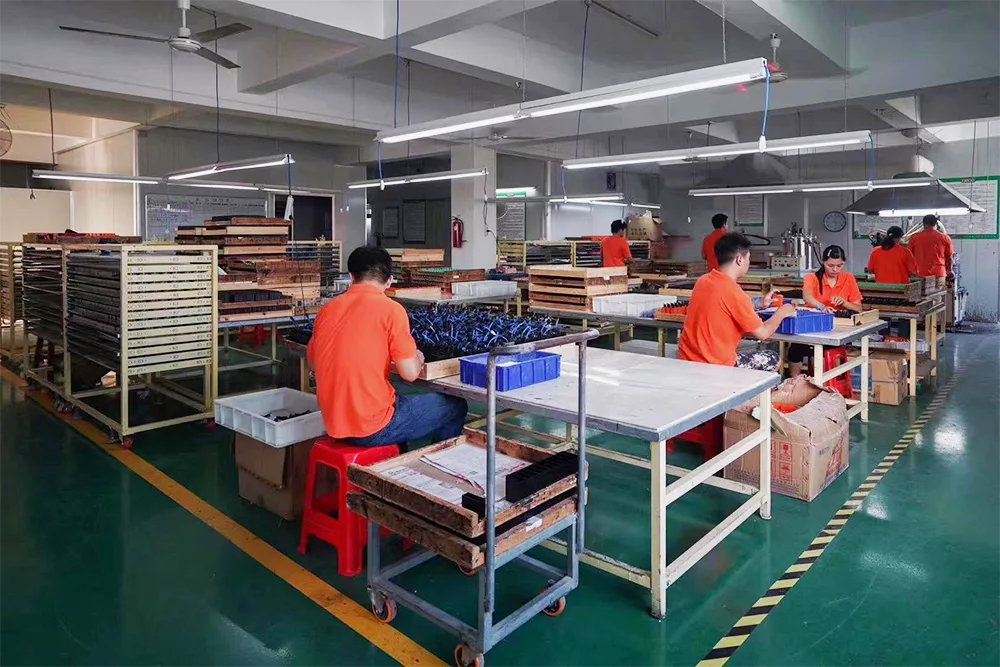

کارخانه ما
