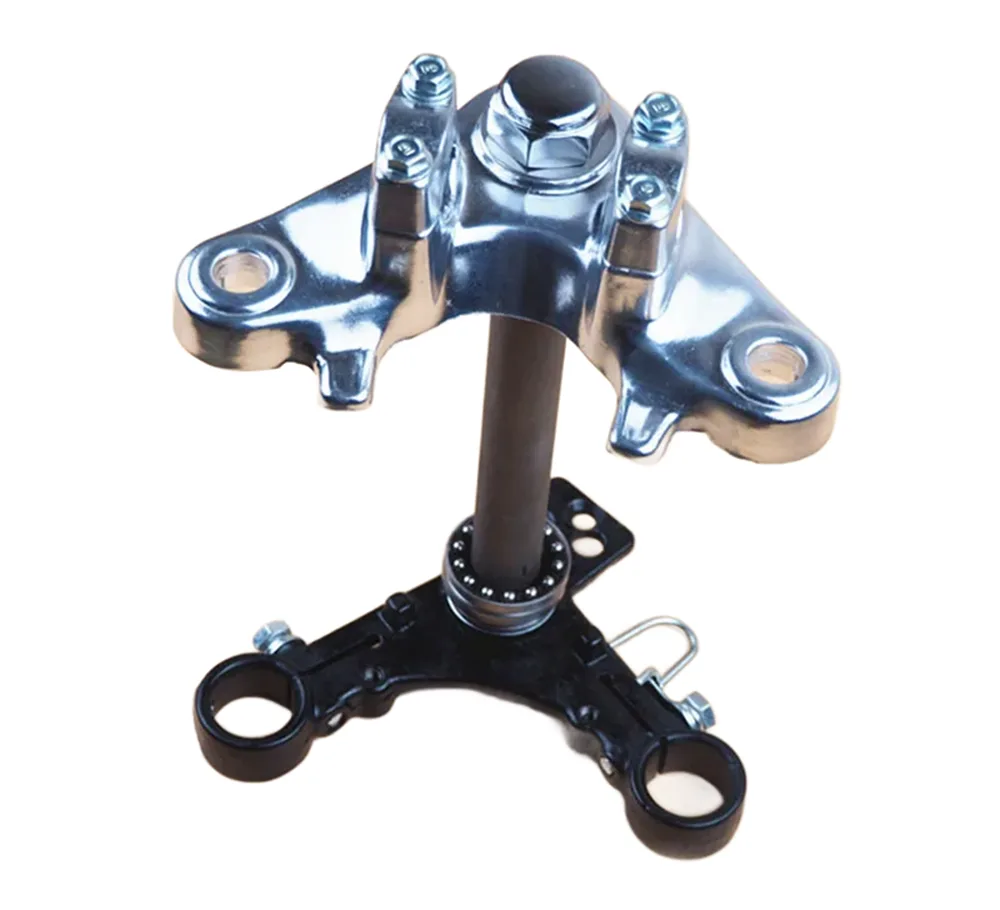

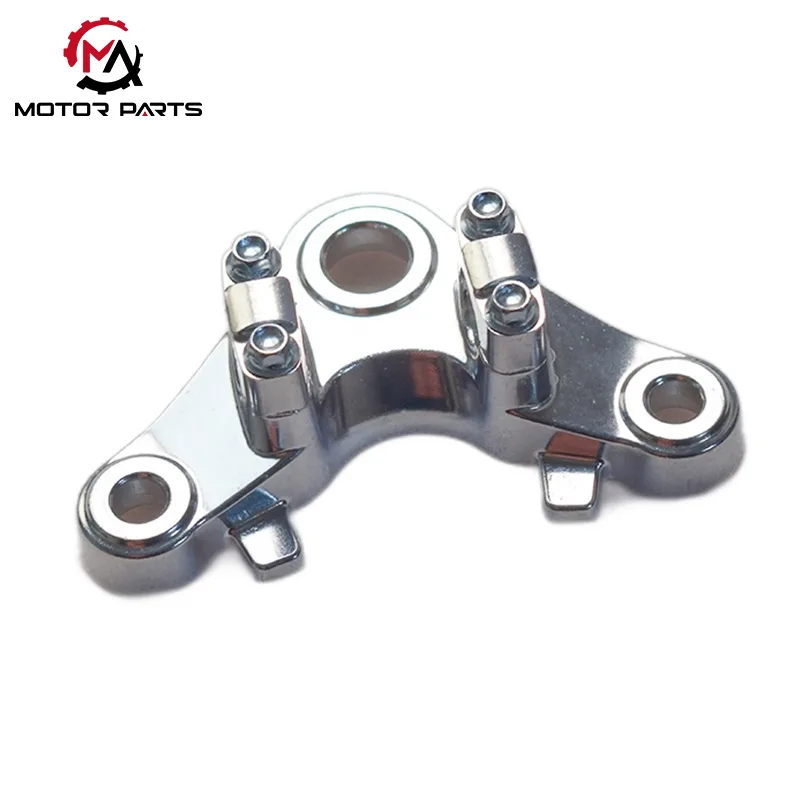

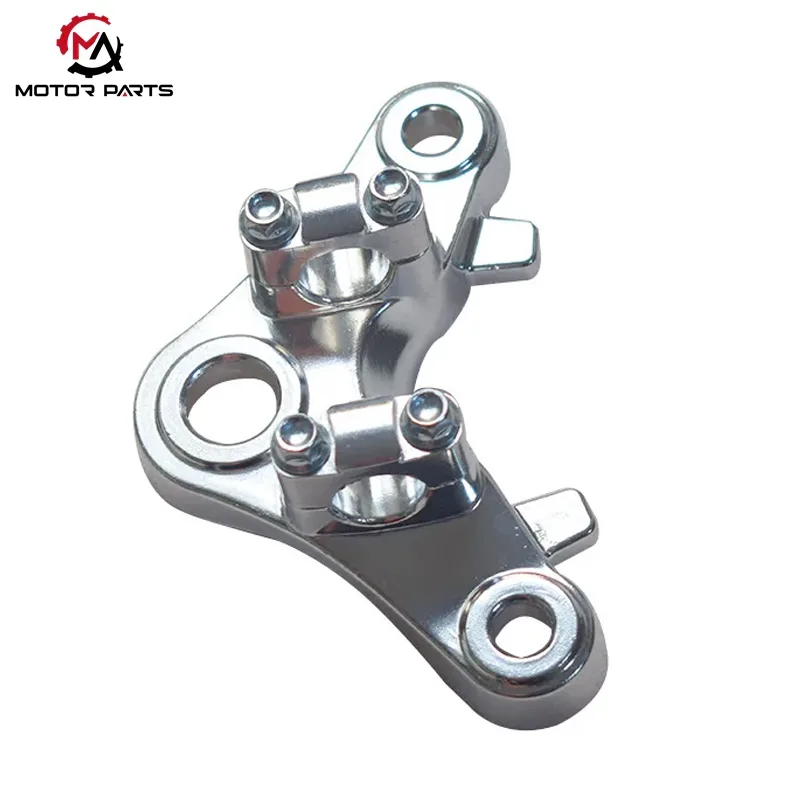

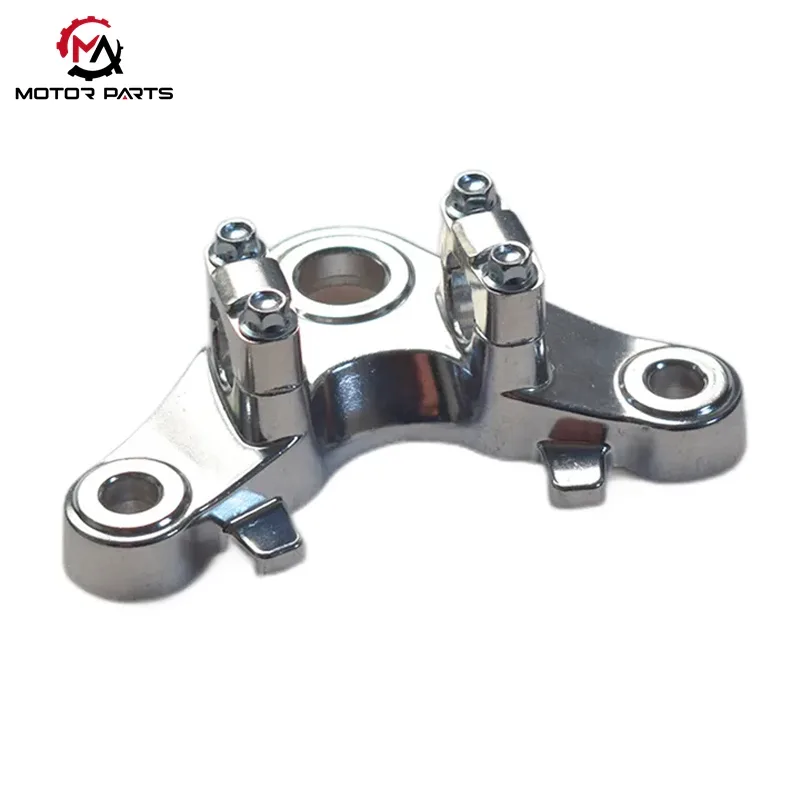

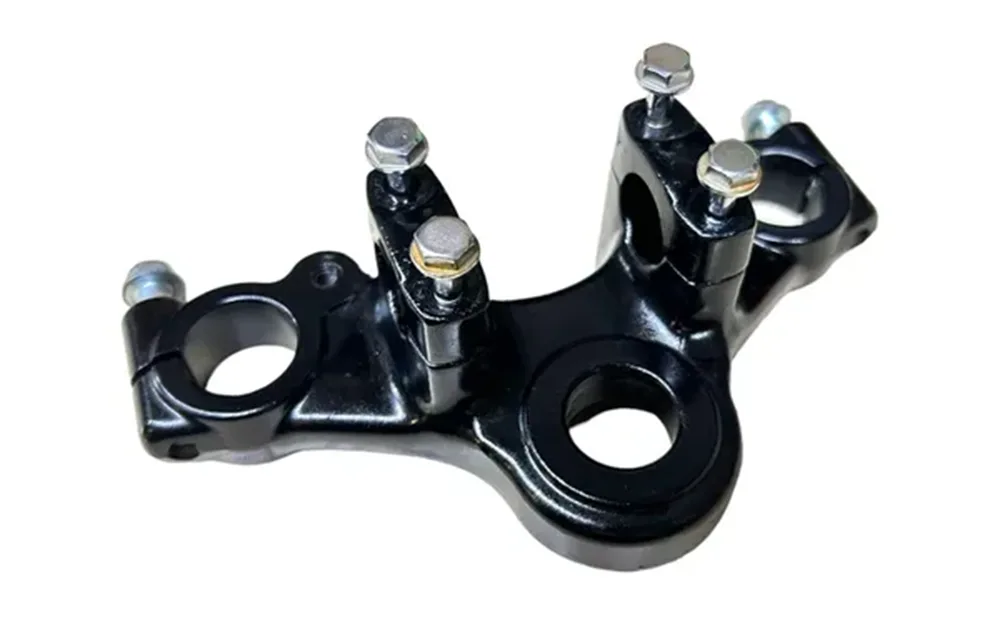

صفحه اتصال بالایی موتور سیکلت هوندا CG125

Max Trading در تحقیق و توسعه و تامین قطعات ساختاری موتور سیکلت تخصص دارد. صفحه اتصال بالایی موتور سیکلت هوندا CG125 ما، یک قطعه باربر و فرمان هسته ای که دوشاخه، کمک فنر و قاب CG125 را به هم متصل می کند، در چهار بعد بهینه سازی مهندسی شده است: مکانیک سازه، پردازش مواد، سازگاری با نصب و دوام طولانی مدت. این صفحه اتصال بالایی دارای شکل بومرنگ استاندارد صنعتی و طرح سوراخ سه نقطه‌ای مثلثی است که با طراحی ضخامت منطقه‌ای، دنده‌های تقویت‌کننده یکپارچه و یک حفره کاهش وزن به شکل قوسی ترکیب شده است. هم به استحکام بالا و هم ساختار سبک دست می یابد. چندین عملیات ضد خوردگی، از جمله الکتروفورز، پوشش پودری و گالوانیزه کردن، سازگاری طولانی مدت آن را با محیط های بارانی، گل آلود و ناهموار تضمین می کند.

صفحه اتصال بالایی موتور سیکلت هوندا CG125 با قطر لوله صندلی مرکزی 22 تا 28 میلی‌متر، فاصله سوراخ‌های کمک فنر 130 تا 150 میلی‌متر و پیچ‌های جهانی M10/M12 سازگار است. کاربران عادی می توانند به راحتی آن را با استفاده از ابزارهای استاندارد جدا کرده و جایگزین کنند. این هندلینگ با سرعت پایین پایدار برای جلوگیری از لغزش دست ارائه می‌کند و همچنین ثبات فرمان را در سرعت‌های بالا بهبود می‌بخشد، که هم ویژگی‌های مبتدی و هم خواسته‌های سوارکاران باتجربه برای پایداری خودرو را برآورده می‌کند.

طراحی سازه و تحلیل تنش: توضیح مفصل

I. طراحی طرح کلی سازه

در سیستم جلویی موتور سیکلت CG125، صفحه اتصال بالایی جزء باربر اصلی است که شاخک جلو، کمک فنر و قاب را به هم متصل می کند. صفحه اتصال بالایی موتور سیکلت هوندا CG125 از طراحی ساختاری استاندارد صنعتی "شکل بومرنگ" استفاده می کند و به توزیع بار پایدار و کنترل دقیق فرمان از طریق قرار دادن سوراخ با طراحی علمی دست می یابد.

طرح سوراخ سه نقطه

سوراخ مرکزی: سوراخ نصب لوله فرمان چنگال جلو، تقریباً 25 میلی متر قطر دارد

سوراخ های چپ و راست: سوراخ های ثابت کمک فنر جلو، فاصله جانبی 130-150 میلی متر

ویژگی های ساختار استرس

سه نقطه یک ساختار مثلثی پایدار را تشکیل می دهند

نیروی فرمان و ضربه ضربه گیر به طور یکنواخت به فریم منتقل می شود

به طور موثر تمرکز تنش موضعی را کاهش می دهد و پایداری کلی ساختار را بهبود می بخشد

این ساختار به ویژه برای موتورسیکلت های رفت و آمد مانند CG125 مناسب است و هندلینگ پایدار در جاده های شهری و شرایط پیچیده جاده را حفظ می کند.

II. طراحی ضخامت صفحه و بهینه سازی مکانیکی

برای متعادل کردن نیازهای استحکام و سبک وزن، صفحه اتصال بالایی از طراحی ساختاری متفاوت در مناطق مختلف استفاده می کند:

ناحیه باربر هسته ضخیم شده

ضخامت ناحیه مرکزی: 8-12 میلی متر

بارهای اصلی فرمان و عمودی را تحمل می کند

ناحیه لبه نازک شده

ضخامت لبه در 5-8 میلی متر کنترل می شود

با حفظ استحکام وزن کلی را کاهش می دهد

این طراحی ضخامت پارتیشن بندی شده تضمین می کند که سازه مقاومت خوبی در برابر خستگی حتی در استفاده با شدت بالا حفظ می کند.

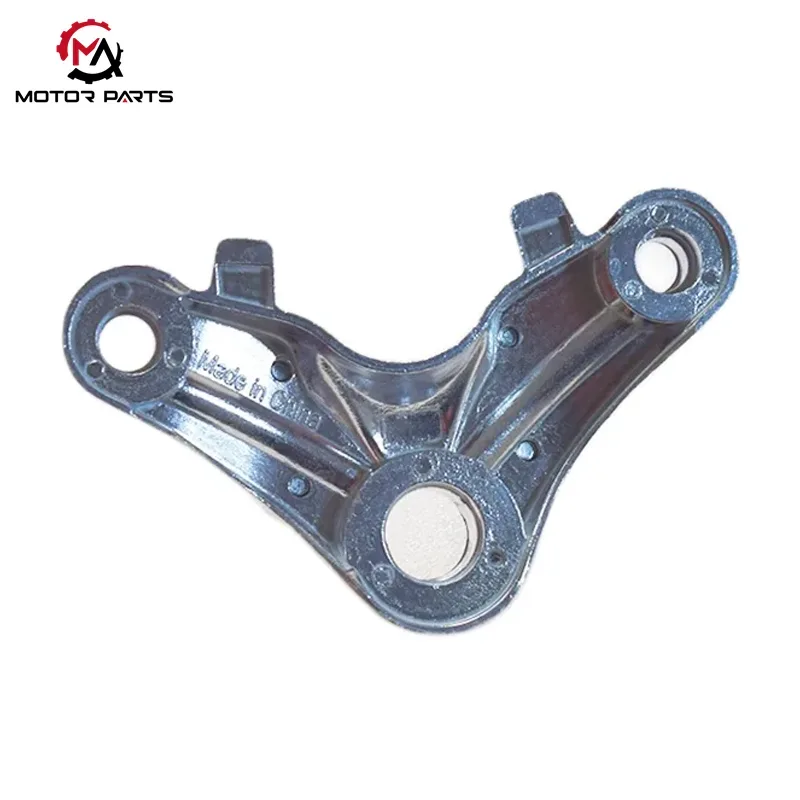

III. طراحی ساختاری سبک و تقویت شده

در ساختار پایین صفحه اتصال بالایی موتور سیکلت هوندا CG125، عملکرد بیشتر از طریق بهینه سازی هندسی افزایش می یابد:

دنده های تقویت کننده یکپارچه

مقاومت خمشی و پیچشی را افزایش می دهد

مقاومت کلی در برابر ضربه را بهبود می بخشد

حفره های کمانی شکل کاهش وزن

کاهش وزن در مناطق غیر بحرانی باربر

وزن کلی در مقایسه با یک ساختار کاملاً جامد تقریباً 30٪ کاهش یافته است

خطر شکستگی را کاهش می دهد و قابلیت اطمینان طولانی مدت را بهبود می بخشد

مواد و فرآیند ساخت

1. گزینه های اصلی انتخاب مواد

در موتورسیکلت‌های سری CG125، صفحه اتصال بالایی از راه‌حل‌های مواد بالغ مختلف در بازارها و نسخه‌های مختلف برای متعادل کردن نیازهای هزینه، استحکام و دوام استفاده می‌کند.

ورق فولادی نورد سرد (محلول اصلی)

قطعات اولیه هوندا و همچنین برندهای داخلی مانند Zongshen و Lifan معمولاً از فرآیندهای مهر زنی و شکل دهی ورق فولادی نورد سرد استفاده می کردند.

هزینه قابل کنترل، مناسب برای تولید انبوه

مقاومت قوی در برابر تغییر شکل پلاستیک، مناسب برای تحمل بارهای طولی

بسیار مناسب برای استفاده طولانی مدت و با فرکانس بالا در موتورسیکلت های رفت و آمد

آلیاژ آلومینیوم ADC12 (محلول سبک)

برخی از نسخه‌های صادراتی (مانند مدل‌های تولید برزیل Euro III) از آلیاژ آلومینیوم ADC12 استفاده می‌کنند که از طریق ریخته‌گری با دایکاست:

کاهش وزن کلی تقریباً 25٪

به طور موثر انعطاف پذیری فرمان را پس از ارتقاء شاخک جلو بهبود می بخشد

برای مدل‌های اصلاح‌شده یا پیشرفته‌ای که عملکرد هندلینگ را در اولویت قرار می‌دهند، مناسب‌تر است

2. فرآیند تصفیه سطح و ضد خوردگی

برای محیط‌های عملیاتی مختلف، صفحه اتصال بالایی دارای طرح‌های حفاظتی متعددی از سطح است:

پوشش الکتروفورتیک + پوشش پودر سیاه (محافظت دوگانه)

راه حل رایج برای مدل های داخلی

ساختار پوشش متراکم به طور موثر در برابر باران، گل و فرسایش ماسه ایزوله می شود

مقاومت بسیار خوبی در برابر خوردگی در محیط های مرطوب، بارانی و گرد و غبار در مناطق جنوبی نشان می دهد.

فرآیند گالوانیزه (محلول تقویت شده کارخانه اصلی)

صفحات اتصال اصلی هوندا بر این اساس از عملیات گالوانیزه استفاده می کنند

آزمایش دقیق اسپری نمک را با مقاومت در برابر خوردگی بیش از 500 ساعت گذراند

به طور قابل توجهی پیری فلز را حتی با پارک طولانی مدت در فضای باز به تاخیر می اندازد

سازگاری عملکرد

دیافراگم رایزر مرکزی محدوده 22-28 میلی متر را پوشش می دهد و با مارک های مختلف رایزر چنگال جلو (مانند رایزرهای اصلی 25 میلی متری و رایزرهای ضخامت 28 میلی متری اصلاح شده) سازگار است. سوراخ نصب دارای قطر 10-12 میلی متر است و با پیچ و مهره های جهانی M10/M12 سازگار است و تعویض قطعات را در حین تعمیر و نگهداری آسان می کند و هزینه های نگهداری را برای کاربران کاهش می دهد.

طول رایزر با مشخصات دقیق 80-110 میلی‌متر طراحی شده است و با زاویه شیب تقریباً 26 درجه رو به جلو صفحه اتصال بالایی موتور سیکلت هوندا CG125 هماهنگی طلایی ایجاد می‌کند. از طریق محاسبات دقیق مکانیک مهندسی، تعادل دقیق گشتاور برگشتی فرمان به دست می آید. این طراحی به طور موثری از پدیده "دست زدن به دست" در هنگام حرکت با سرعت کم و خطر پنهان "دسته های شناور" در هنگام رانندگی با سرعت بالا جلوگیری می کند. این می تواند تجربه رانندگی دوستانه ای را برای مبتدیان فراهم کند و الزامات سخت رانندگان باتجربه برای پایداری وسیله نقلیه را برآورده کند.

این تخته دارای ساختار پیچیده سطح منحنی نیست، با سطح صاف و فضای اختصاص داده شده برای عملکرد آچار. با چیدمان سوراخ استاندارد، کاربران عادی می توانند جداسازی و تعویض را از طریق ابزار سوکت بدون نیاز به تجهیزات تخصصی کامل کنند.

پارامتر محصول:
